摘要:电路中整流二极管作用是什么?其他各类二极管的符号含义是什么? 你真的了解吗?

整流二极管的作用以及各类二极管的符号含义,ASEMI帮你解锁新技能

各类二极管的符号和含义, 以及整流二极管在电路中的作用是什么,本小节将为您详细介绍。

一些你不知道的二极管

二极管有分很多个种类,有普通二极管,发光二极管,瞬变二极管等等。 整流二极管 是一种可以将交流电能转换为直流电能的半导体器件,具有单向导电性,通常包含一个 PN 结,有正、负极两个端子

01 符号含义

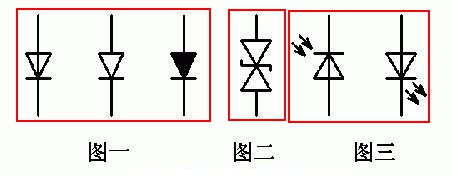

图一普通二极管,是国内二极管的普遍表达符号

图二双向瞬变抑制二极管;

图三分别是光敏或光电二极管,发光二极管

02 符号含义

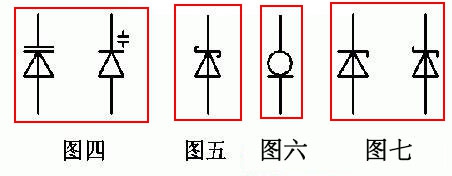

图四为变容二极管;

图五是肖特基二极管;

图六是恒流二极管;

图七是稳压二极管;

03 二极管的作用

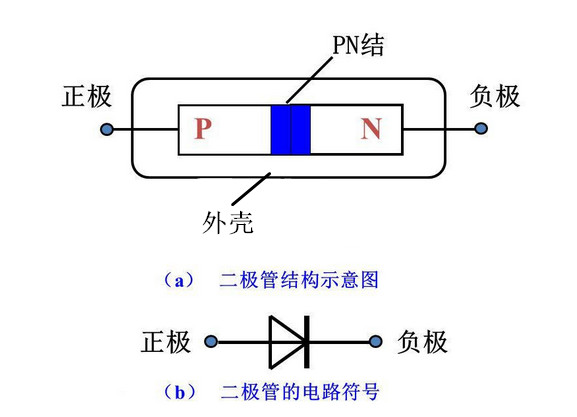

整流二极管是一种将交流电能转变为直流电能的半导体器件。二极管作用:它通常是由一个PN结两端,阳极和阴极。载体是P区空隙,N的载体是电子。加上积极的P区相对N地区的电压,可以通过大电流,具有低电压(0.7 V)的典型值,称为状态。如果加反向电压时,反向电流很小(反向漏电流),称为反向阻断状态。整流二极管具有明显的单向导电性。
