ASEMI快恢复二极管“两脚”与“三脚”有何不同?

返回列表来源:ASEMI 作者: 发布日期:2016.07.20 浏览:-
摘要:整流二极管从针脚数量方面,有分TO-220AB 和 TO-220AC, 从材质方面,又有分铁头和塑封 。 你清楚他们各自代表的含义吗?

两脚和三脚整流二极管有何不同

塑封与铁头哪个性能好

作为一个采购人员,你是否能分清整流桥二极管封装铁头和塑封的区别,以及针脚数量的不同之处吗? 此次的ASEMI课堂赠你满满收获!

“两脚”“三脚““铁头”“塑封”

整流二极管从针脚数量方面,有分TO-220AB 和 TO-220AC , 其中“AC”代表该封装为两脚,而“AB”则代表三脚。

从材质方面,又有分铁头和塑封,其名称分别是TO-220和TO-220F,其中TO-220F指的就是塑封的系列,TO-220则是指铁头系列。

两脚与三脚

整流二极管封装TO-220AC与TO-220AB这两种当初设计就是为了电路不同功能而设计的,单管的TO-220AC电路中主要是为了实现电路当中单相导通的功能,而整流桥二极管封装TO-220AB封装多数用于开关电源当中,充放电时转换之用,以及结合电路作续流之用,相信有这方面工程师对此也都很熟悉了。

两脚与三脚

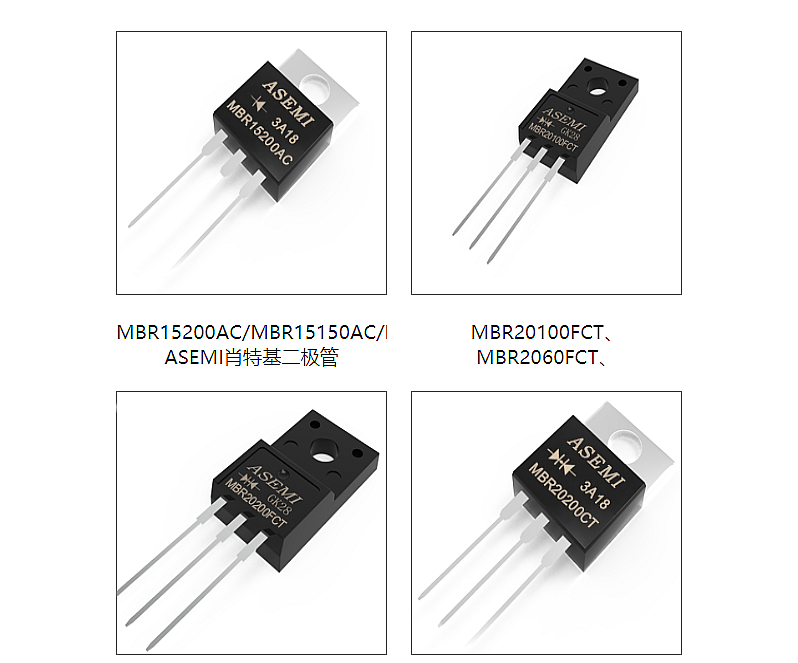

根据不同的产品要求把整流二极管TO-220封装设计成两种不同的规格:TO-220AB与TO-220AC,这两种有什么区别呢:从外观上来看,这两种封装的体积大小是一样的,都属于插件封装,不同的是TO-220AC只有两只脚,内含一颗芯片,单管,有正负两个极性,而TO-220AB,有三只脚,内有两颗芯片,以共阴的方式连接。这是它外观上的主要区别,同一款型号,其电性参数是一样的。

日常销售中,有许多客户都会提到这样一个问题:整流二极管塑封和铁头有什么区别?铁头的相比较塑封的有什么优点?事实上,两个封装的电性参数,性能质量,包括外形尺寸,都是一模一样的,乃至生产成本,都是不差毫厘的。

但是从实用性来说,铁头的导电性能、散热性能则是比塑封封装的好一些。至于说质量问题,就如同上文我提到的,两个封装的电性参数,性能质量是没有差别的,如果您的电路中没有散热高要求,没有绝缘高要求,没有导电高要求的话,您可以随意购买ASEMI肖特基二极管塑封TO-220F和铁头TO-220任意一个型号!
