ASEMI知识-肖特基二极管的详情介绍

返回列表来源:ASEMI 作者:ASEMI-NEYA 发布日期:2009.12.31 浏览:-
摘要:ASEMI知识-肖特基二极管的详情介绍:肖特基二极管的原理:肖特基二极管是贵金属(金、银、铝、铂等)A为正极,以N型半导体B为负极,利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件...

肖特基二极管的原理:

肖特基二极管是贵金属(金、银、铝、铂等)A为正极,以N型半导体B为负极,利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。

肖特基二极管的优点:

肖特基二极管,又称肖特基势垒二极管,它属一种低功耗、超高速半导体器件。显著的特点为反向恢复时间极短(可以小到几纳秒),正向导通压降仅0.4V左右。在同样电流的情况下,它的正向压降要小许多。另外它的恢复时间短。

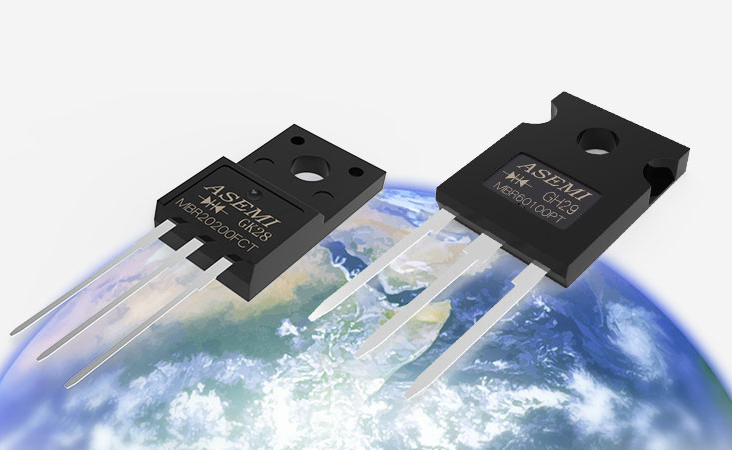

ASEMI肖特基二极管.1

肖特基二极管的缺点:

耐压比较低,漏电流较大。其多用作高频、低压、大电流整流二极管(比如开关电源次极整流二极管),续流二极管、保护二极管,也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。在通信电源、变频器等中比较常见。

肖特基二极管封装:

肖特基二极管分为有引线和表面安装(贴片式)两种封装形式。采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使用。

它有单管式和对管(双二极管)式两种封装形式。肖特基对管又有共阴(两管的负极相连)、共阳(两管的正极相连)和串联(一只二极管的正极接另一只二极管的负极)三种管脚引出方式。

采用表面封装的肖特基二极管有单管型、双管型和三管型等多种封装形式,有A~19种管脚引出方式。

ASEMI肖特基二极管.2

肖特基二极管的特点:

1).由于肖特基势垒高度低于PN结势垒高度,故其正向导通门限电压和正向压降都比PN结二极管低(约低0.2V)。

2).由于肖特基二极管是一种多数载流子导电器件,不存在少数载流子寿命和反向恢复问题。肖特基二极管的反向恢复时间只是肖特基势垒电容的充、放电时间,不同于PN结二极管的反向恢复时间。由于肖特基二极管的反向恢复电荷少,故开关速度快,开关损耗也特别小,尤其适合于高频应用。

但是,由于肖特基二极管的反向势垒较薄,并且在其表面极易发生击穿,所以反向击穿电压比较低。由于肖特基二极管比PN结二极管更容易受热击穿,反向漏电流比PN结二极管大。
