SBT20100VDC,SBT20150VDC,SBT2045VDC,SBT2060VDC，ASEMI低压降肖特基二极管

  • 型 号SBT20100DC

    品 牌ASEMI

    封 装TO-263

    特 性低压降低功耗

    • 正向电流
    （lo）    		 反向耐压
    VRRM    		 芯片材质
    Material    		 芯片个数
    Number
    20A 40V~200V 金属&硅芯片 2 (双芯片)
    正向电压
    （VF）    		 浪涌电流
    IFSM    		 芯片尺寸
    Chip Size    		 引线数量
    Lead Number
    0.40V~0.60V 150A 87*2MIL 3
    漏电流
    （lr）    		 操作温度
    Temperature    		 恢复时间
    （Trr）    		 包装方式
    Package
    10UA -40℃~150℃ >5ns 1000/盒；800/盘

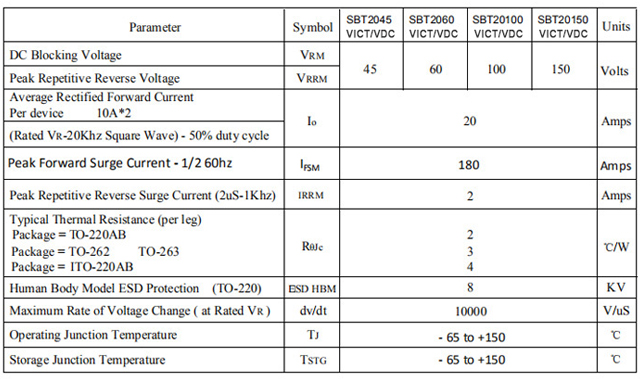

    参数详解 / Product parameters

    SBT20100规格书

    产品细节 / detail

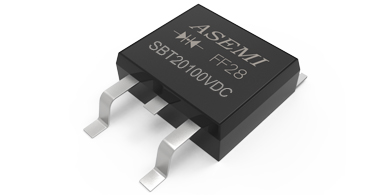

  • sbt20100vdc 6小图1

    低压降肖特基二极管SBT20100VDC，电性参数：20A，40V~200V

  • sbt20100vdc 6小图2

    镭射激光打标，不易褪色；黑胶采用环氧树脂材料，绝缘性好

  • sbt20100vdc 6小图3

    框架引脚，采用无氧铜材料，导电性能好

  • 277 6小图4

    800/盘，PE料盘，可回收利用

  • 二极管 6小图5

    5K/箱，采用5层瓦楞纸箱，防潮袋及4道紧固带保护

  • 二极管 6小图6

    1000/盒，内盒采用牛皮纸盒，可回收利用

    • 产品详解 / desvription

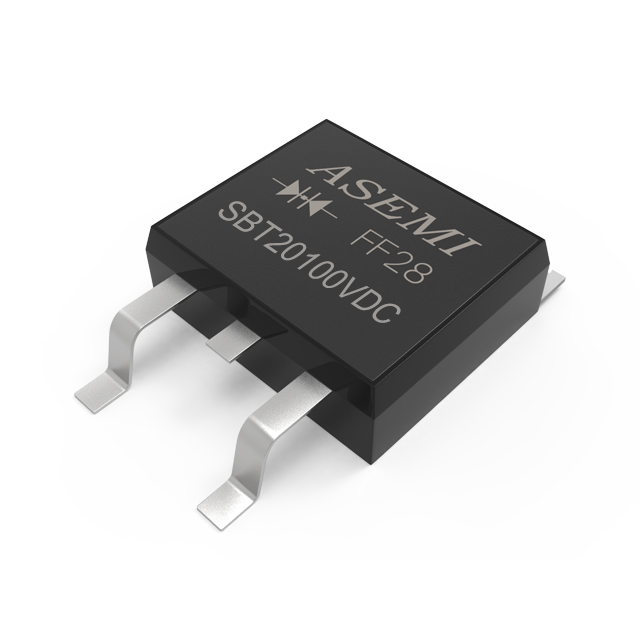

    SBT20100VDC详解图1

    激光印字

  • 镭射激光打标，不易退色，解决易掉色困扰，防止翻新与冒牌问题
  • 生产效率高，订单交期快，解决货期长，生产低效率问题

    • 塑料外壳封装

  • 采用环氧树脂材料烧注成型
  • 阻燃性能好，耐高温，上机不易裂

    • 无氧铜引脚

  • 无氧铜材料，镀锡层，防氧化易焊接
  • 导电性好，工作发热小
  • ”ASEMI“品牌LOGO
  • A = advanced（先进的）
  • SEMI = semiconductor （半导体）
  • 【极性标志】内部芯片数量与方向
  • 【FF28】产线编号生产批次

    • 产品解析

  • 【SBT20100VDC】代表本产品的完整型号
  • 【SBT-V】代表本品为低压降肖特基二极管
  • 【DC】表示其为263封装-贴片
  • 【20】代表其平均最大正向电流为20A
  • 【100】代表其最大反向耐压为100V
    • SBT20100VDC详解图2

    产品尺寸 / size

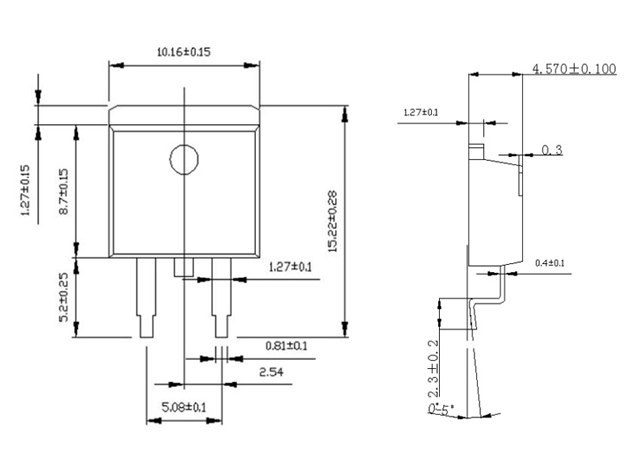

    263尺寸图

  • 本体长度：10.16mm

    引脚长度：5.20mm

    本体宽度：8.70mm

    引脚宽度：1.27mm

    本体厚度：4.57mm

    引脚厚度：0.41mm

    脚间距：5.08mm

    • 台湾工艺 / process

  • 产品稳定

    采用GPP波峰芯片，产品稳定

  • 产品数量准确

    严格的外检包装程序，产品数量准确，包装无破损

  • 注塑成型

    自动化设备支持注塑成型

  • 完善人际交互

    采用GPP波峰芯片，产品稳定

  • 经过6道质检

    检测Vb、Io、If、Vf、Ir等12个参数经过6道检测，△V控制在80V以内，提高4颗芯片的一致性和可靠性

    • 产品PK / product

    芯片 打标方式 引脚 测试设备
    252 PK00
    ASEMI采用87*2MIL芯片，参数一致，均流均压，输出稳定
    采用78*2MIL芯片，工作发热严重，容易炸机炸裂，造成品质不良等问题
    252 PK01

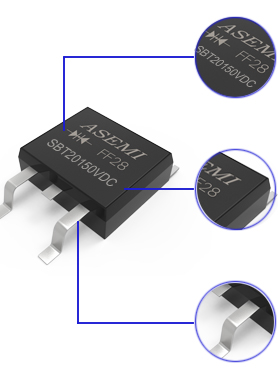

    SBT20100VDC PK1
    ASEMI采用激光镭射打标方式，耐洗板水腐蚀不易掉色
    油墨丝印，容易掉字，污染电路板，存在恶意翻新，贴牌等不良隐患
    263 PK3

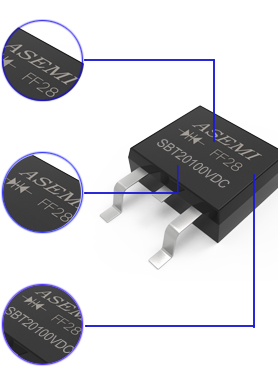

    SBT20100VDC PK2
    ASEMI采用无氧铜材料，导电性好，镀锡层，保存简单，防氧化易焊接
    用普通铜框架材料或铁质引脚，易造成引脚氧化，不上机虚焊脱焊，阻抗大
    263 PK4
    设备好
    ASEMI工厂采用台湾健鼎与冠魁一体设备，同时检测18项关键电性数据
    普通生产测试设备，检测功能单一，导致参数一致控制不准确
    设备差

    应用领域 / application

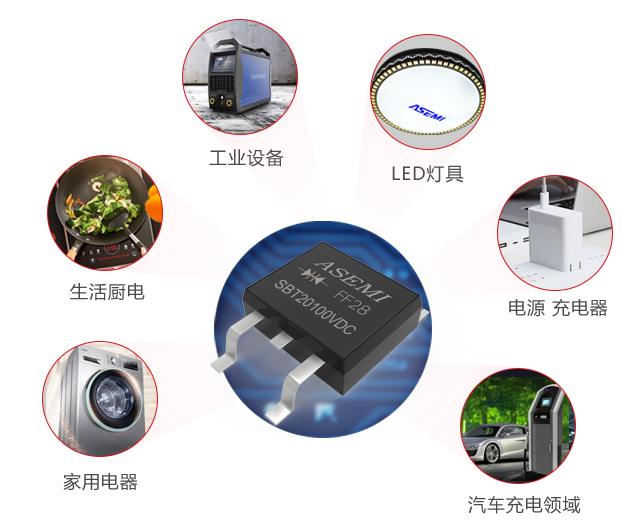

    SBT20100VDC应用领域
