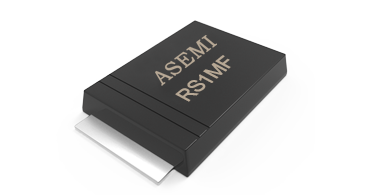

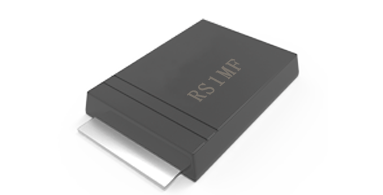

[RS1M-SMAF] RS1MF/RS1KF/RS1JF/RS1GF/RS1DF ASEMI快速恢复二极管 贴片封装

  • 型 号RS1MF

    品 牌ASEMI

    封 装SMA-F

    特 性薄体 贴片

    • 正向电流
    （lo）    		 反向耐压
    VRRM    		 芯片材质
    Material    		 芯片个数
    Number
    1A 50V~1000V GPP硅芯片 1
    正向电压
    （VF）    		 浪涌电流
    IFSM    		 芯片尺寸
    Chip Size    		 引线数量
    Lead Number
    1.3V 50A 50MIL 2
    漏电流
    （lr）    		 操作温度
    Temperature    		 恢复时间
    （Trr）    		 包装方式
    Package
    20uA -50~+150℃ >150ns~500ns 3K/盘

    参数详解 / Product parameters

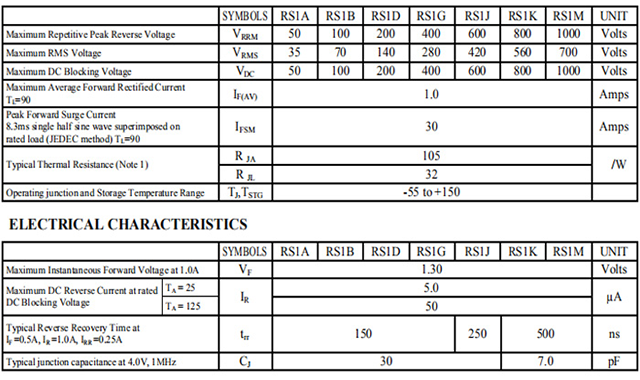

    2规格书

    产品细节 / detail

  • 3 6小图1

    快恢复二极管:RS1MF；电性参数：1A、50V~1000V

  • 3 6小图2

    镭射激光打标，不易褪色；环氧树脂材料，绝缘稳定性好

  • 3 6小图3

    框架引脚采用无氧铜材料，内阻小导电性好

  • 编带包装，防止物料刮花，支持SMT贴装

  • 6-6

    外箱采用5层大瓦楞纸箱，防潮袋及4道紧固带保护

  • 6-5

    内盒用3层小瓦楞纸盒+防潮塑膜，可回收重复再利用

    • 产品详解 / desvription

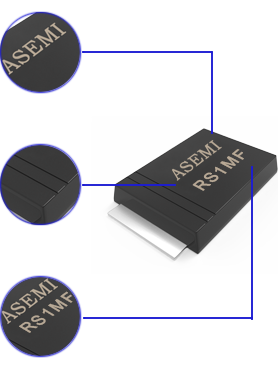

    4详解图1

    激光印字

  • 镭射激光打标不易退色，解决易掉色困扰，防止翻新与冒牌问题
  • 生产效率高订单交期快，解决货期长，生产低效率问题

    • 塑料外壳封装

  • 采用环氧树脂材料注塑成型
  • 阻燃性能好耐高温，上机不易裂

    • 无氧铜引脚

  • 无氧铜材料，镀锡层，防氧化易焊接
  • 导电性好，工作发热小
  • “ASEMI”品牌的LOGO
  • A = advanced（先进的）
  • SEMI = semiconductor （半导体）
  • 【无横杠端代表电流从正极输入】
  • 【有横杠端代表电流从负极流出】

    • 产品解析

  • 【RS1MF】代表本产品的完整型号
  • 【RS】代表为本品为快恢复二极管
  • 【F】默认其为SMAF封装
  • 【1】代表其平均最大正向电流为1A
  • 【M】代表其最大反向耐压为1000V

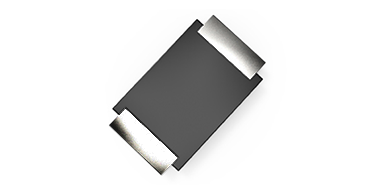

    • 4详解图2

    产品尺寸 / size

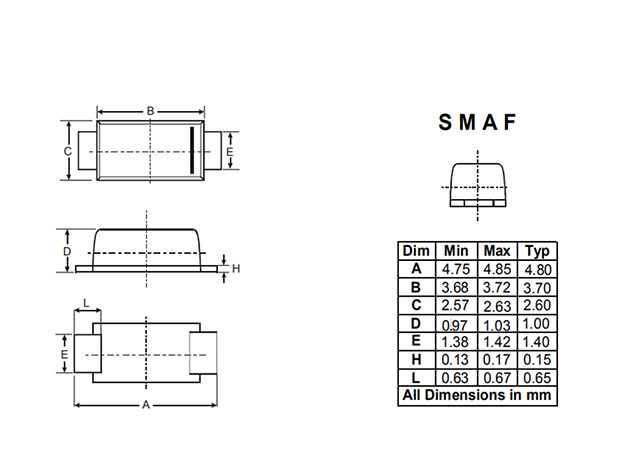

    5尺寸图

  • 本体长度：3.68mm

    引脚长度：0.63mm

    本体宽度：2.57mm

    引脚宽度：1.38mm

    本体厚度：0.97mm

    引脚厚度：0.13mm

    总长度：4.75mm

    • 台湾工艺 / process

  • 产品稳定

    采用GPP波峰芯片，产品稳定

  • 产品数量准确

    严格的外检包装程序，产品数量准确，包装无破损

  • 注塑一步成型

    自动化设备支持注塑一步成型

  • 完善人际交互

    小件快递，大件物流，急件顺丰航空配送

  • 经过6道质检

    检测Vb、Io、If、Vf、Ir等12个参数经过6道检测，△V控制在80V以内，提高4颗芯片的一致性和可靠性

    • 产品PK / product

    芯片 打标方式 引脚 测试设备
    6 PK1
    ASEMI采用50MIL芯片，参数一致，均流均压，输出稳定
    采用45MIL芯片，工作发热严重，容易炸机炸裂，造成品质不良等问题
    6 PK2
    6 PK打1
    ASEMI采用激光镭射打标方式，耐洗板水腐蚀不易掉色
    普通油墨丝印容易掉字，污染电路板，存在恶意翻新，贴牌等不良隐患
    6 PK打2
    6 PK引1
    ASEMI采用无氧铜材料，导电性好，镀锡层，保存简单，防氧化易焊接
    用普通铜框架材料或铁质引脚，易造成引脚氧化，不上机虚焊脱焊，阻抗大
    6 PK引2
    设备好
    ASEMI工厂采用台湾健鼎与冠魁一体设备，同时严苛检测18项关键电性数据
    普通生产测试设备，检测功能单一，导致参数一致控制不准确
    设备差

    应用领域 / application

    7应用领域
