PL51WT020-S16/B24/T20/T24，ADC型/低功耗高性能 2.4G RF收发SOC芯片，银行级安全加密MCU

  • 型 号PL51WT020

    品 牌ASEMI-聚元微

    封 装SOP-16,TSSOP-24

    特 性2.4G RF SOC

    • 正向电流
    （lo）    		 反向耐压
    VRRM    		 芯片材质
    Material    		 芯片个数
    Number
    正向电压
    （VF）    		 浪涌电流
    IFSM    		 芯片尺寸
    Chip Size    		 引线数量
    Lead Number
    漏电流
    （lr）    		 操作温度
    Temperature    		 恢复时间
    （Trr）    		 包装方式
    Package
    >

    参数选型 / Parameter selection

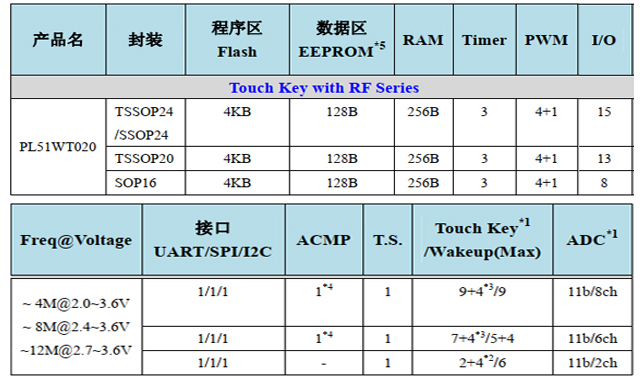

    PL51WT020-规格书选型
    PL51WT020-规格书-快速选型

    产品细节 / detail

  • 3-6小图1

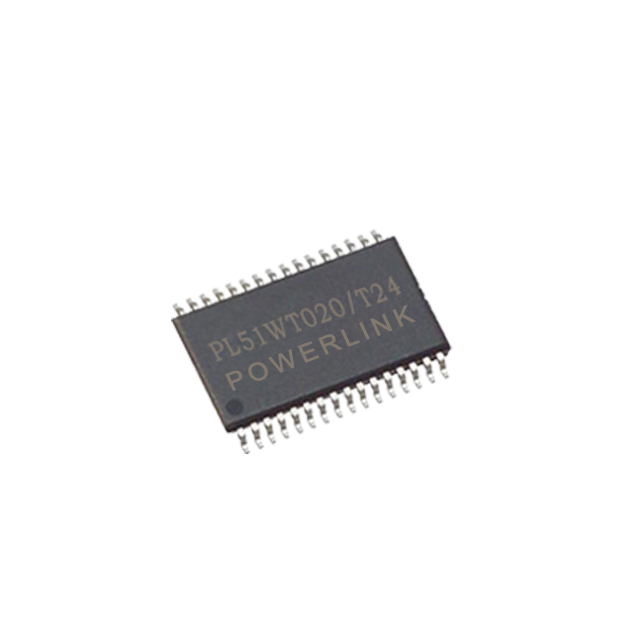

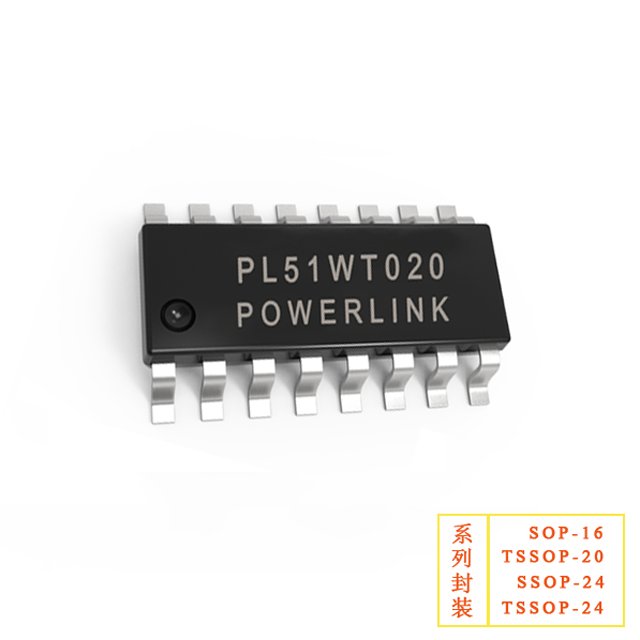

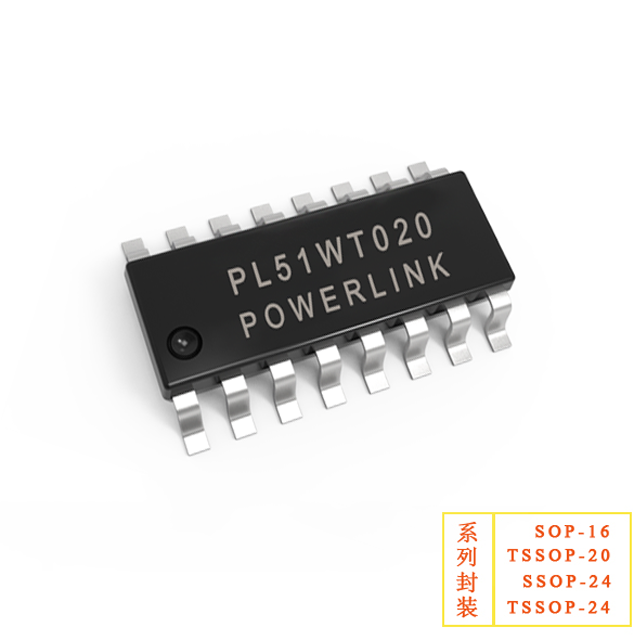

    2.4G RF 无线射频SOC模块PL51WT020，封装：SOP-16、SSOP-24、TSSOP-20/24

  • 3-6小图2

    采用镭射激光打标，不褪色；优质塑封黑胶，环氧树脂材料

  • 3-6小图3

    框架引脚均为无氧铜材料，抗硬力，防氧化，导电性能好

  • 3-6小图1

    50/管，采用防静电装料管，防物料刮花，可回收重复利用

  • 3-6小图5

    10K/箱，箱体材质：5层瓦楞牛皮纸，防潮袋及强力禁锢带保护

  • 3-6小图6

    2000/盒，精致内盒：密封保护，耐压 耐磨，抗外力冲击性强

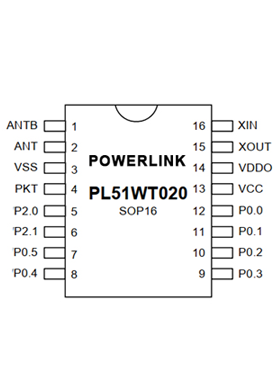

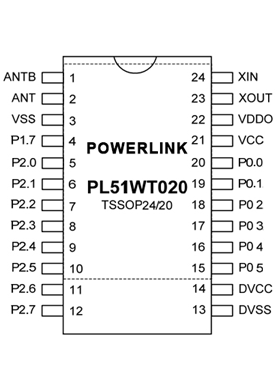

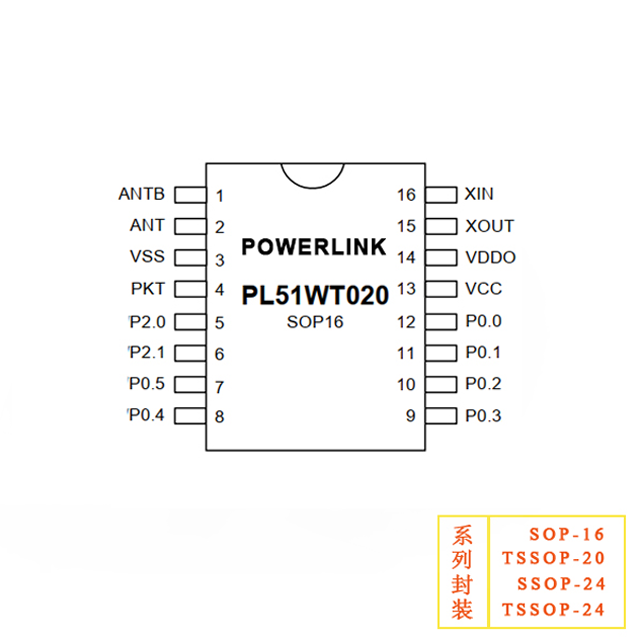

    • 引脚说明 / VDD SDA GND

    详解1

    Power：VCC(2.0V~3.6V)，VSS，DVCC，DVSS，VDDO

  • RF Block：ANTB，ANT，XIN(12MHz)，XOUT(12MHz)，PKT
  • RF Block Interface：P1.0~P1.6

    • Ext Reset：RSTB；CPU核，低电平

  • Clock：XINI，XOUTI，CLKOUT
  • UART：RXD，TXD

    • SPI：SCSB，SCK，MISO，MOSI

  • 12C：SCL（时钟）,SDA（数据I/O）
  • Timer0：T0（定时器0输入）
  • Timer1：T1（定时器1输出）
  • Timer2：T2 EX，T2CPO9
  • Ext Interrupt：INT0B，INT1B
  • PWM：PWM0~PWM03（数字输出）
  • ACMP：CMP1，比较器通道1的输入
  • ADC：AD0~7，8通道ADC模拟输入

    • Touch Key：TK7~15，9通道触摸键输入

  • Key Borad：KB0~7，8通道键盘输入
  • PORTO：P0.0~P0.5 (通用I/O P0端口)
  • PORT1：P1.7 (通用I/O P1端口)
  • PORT2：P2.0~P2.7 (通用I/O P2端口)
  • ICP：PCL，PDA（输入输出的数据）
    • 详解2

    产品尺寸 / size

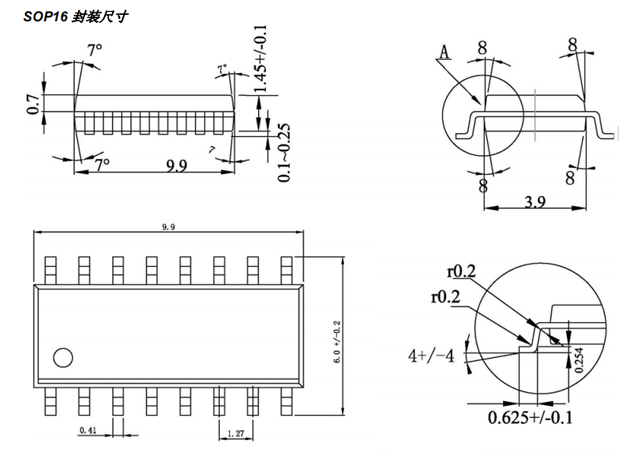

    PL51WT020-SOP16 尺寸图

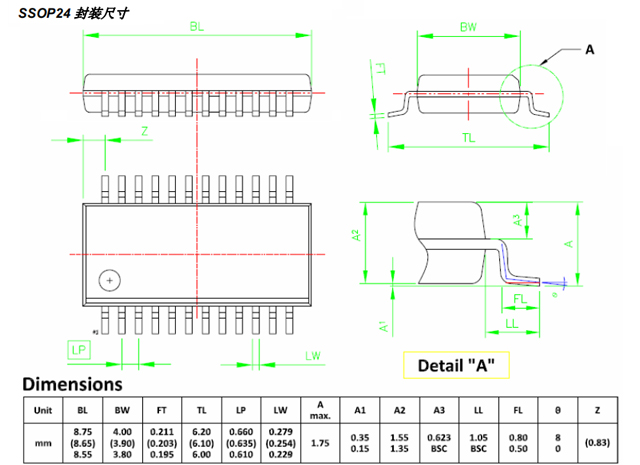

    PL51WT020-SSOP24 尺寸图

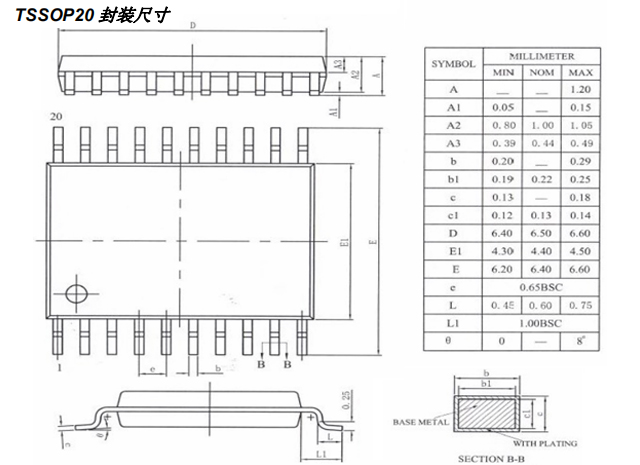

    PL51WT020-TSSOP20 尺寸图

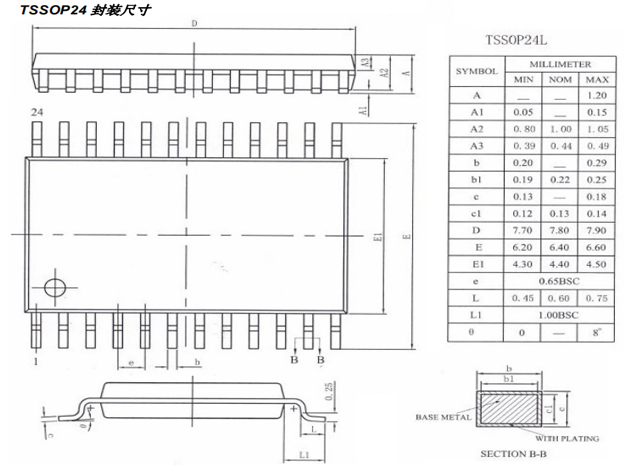

    PL51WT020-TSSOP24 尺寸图

    台湾工艺 / process

  • 产品持续稳定

    采用台湾GPP波峰芯片，产品持续稳定

  • 产品数量准确

    严格的外检包装程序，保证产品数量准确，包装物破损

  • 注塑一步成型

    自动化设备支持注塑一步成型

  • 完善人际交互

    采用台湾GPP波峰芯片，产品持续稳定

  • 经过6道质检

    检测Vb、Io、If、Vf、Ir等12个参数经过6道检测，△V控制在80V以内，提高4颗芯片的一致性和可靠性

    • 应用领域 / application

    7应用领域
