MBR20200CT,MBR20100CT,MBR2045CT,MBR2060CT,MBR20150CT，ASEMI肖特基二极管

  • 型 号MBR20200CT

    品 牌ASEMI

    封 装TO-220AB

    特 性抗浪涌冲击

    • 正向电流
    （lo）    		 反向耐压
    VRRM    		 芯片材质
    Material    		 芯片个数
    Number
    20A 40V~200V 金属&硅芯片 2 (双胞)
    正向电压
    （VF）    		 浪涌电流
    IFSM    		 芯片尺寸
    Chip Size    		 引线数量
    Lead Number
    0.60V~0.90V 175A 102MIL 3
    漏电流
    （lr）    		 操作温度
    Temperature    		 恢复时间
    （Trr）    		 包装方式
    Package
    10UA -40℃~175℃ >5ns 1000/盒；5000/箱

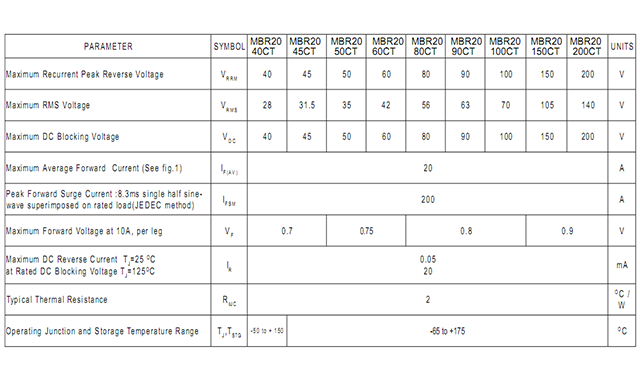

    参数详解 / Product parameters

    MBR20200CT

    产品细节 / detail

  • MBR20200CT 6小图1

    肖特基二极管MBR20200CT，电性参数：20A，40V~200V

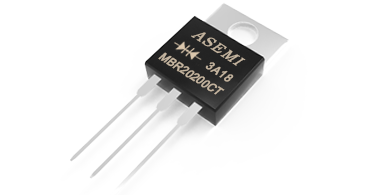

  • MBR20200CT 6小图2

    镭射激光打标，不易褪色；黑胶采用环氧树脂，绝缘性好

  • MBR20200CT 6小图3

    框架引脚，采用无氧铜材料，导电性能好

  • 二极管 6小图4

    50/管，PE料管，可回收利用

  • 二极管 6小图5

    5K/箱，采用5层瓦楞纸箱，防潮袋及4道紧固带保护

  • 二极管 6小图6

    1000/盒，内盒采用牛皮纸盒，可回收利用

    • 产品详解 / desvription

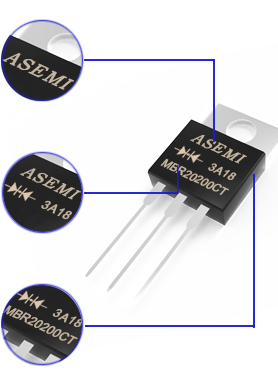

    MBR20200CT详解图1

    激光印字

  • 镭射激光打标，不易退色，解决易掉色困扰，防止翻新与冒牌问题
  • 生产效率高，订单交期快，解决货期长，生产低效率问题

    • 塑料外壳封装

  • 采用环氧树脂材料烧注成型
  • 阻燃性能好，耐高温，上机不易裂

    • 无氧铜引脚

  • 无氧铜材料，镀锡层，防氧化易焊接
  • 导电性好，工作发热小
  • ”ASEMI“品牌LOGO
  • A = advanced（先进的）
  • SEMI = semiconductor （半导体）
  • 【极性标志】内部芯片数量与方向
  • 【3A18】产线编号生产批次

    • 产品解析

  • 【MBR20200CT】代表本产品的完整型号
  • 【MBR】代表本品为肖特基二极管
  • 【CT】默认其为220AB封装-铁头
  • 【20】代表其平均最大正向电流为20A
  • 【200】代表其最大反向耐压为200V
    • MBR20200CT详解图2

    产品尺寸 / size

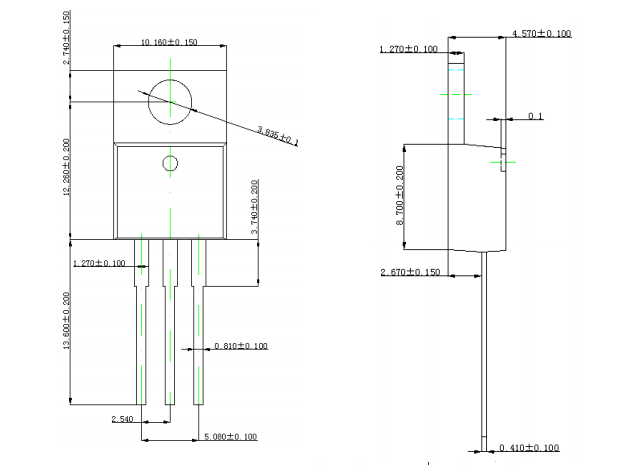

    220CT 尺寸图

  • 本体长度：10.16mm

    引脚长度：13.80mm

    本体宽度：4.57mm

    引脚宽度：0.81mm

    本体高度：15.00mm

    引脚厚度：0.41mm

    脚间距：2.54mm

    • 台湾工艺 / process

  • 产品稳定

    采用GPP波峰芯片，产品稳定

  • 产品数量准确

    严格的外检包装程序，产品数量准确，包装无破损

  • 注塑一步成型

    自动化设备支持注塑成型

  • 完善人际交互

    采用GPP波峰芯片，产品稳定

  • 经过6道质检

    检测Vb、Io、If、Vf、Ir等12个参数经过6道检测，△V控制在80V以内，提高4颗芯片的一致性和可靠性

    • 产品PK / product

    芯片 打标方式 引脚 测试设备

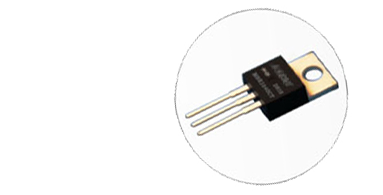

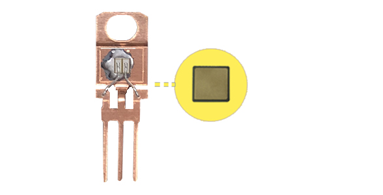

    220AB PK1
    ASEMI采用102MIL芯片，参数一致，均流均压，输出稳定
    采用92MIL芯片，工作发热严重，容易炸机炸裂，造成品质不良等问题

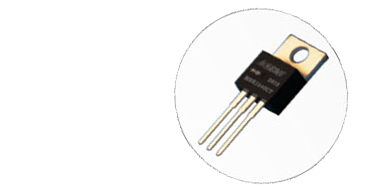

    220AB PK2
    MBR20200CT PK1
    ASEMI采用激光镭射打标方式，耐洗板水腐蚀不易掉色
    油墨丝印，容易掉字，污染电路板，存在恶意翻新，贴牌等不良隐患
    220AB PK3
    MBR20200CT PK2
    ASEMI采用无氧铜材料，导电性好，镀锡层，保存简单，防氧化易焊接
    用普通铜框架材料或铁质引脚，易造成引脚氧化，不上机虚焊脱焊，阻抗大
    220AB PK4
    设备好
    ASEMI工厂采用台湾健鼎与冠魁一体设备，同时检测18项关键电性数据
    普通生产测试设备，检测功能单一，导致参数一致控制不准确
    设备差

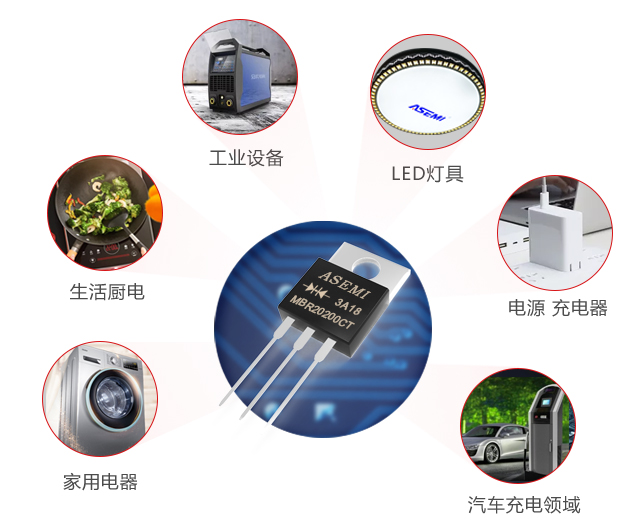

    应用领域 / application

    MBR20200CT应用领域
