共阴共阳对管如何区分

是工程师设计必备知识

常见的二极管多为共阴二极管，而今天要跟大家分享的是共阴共阳对管的基础常识问题。本章就以ASEMI品牌快恢复MUR2060CT与MUR2060CTR为例解读这一知识要点!

MUR2060 VS MUR2060CTR

要想了解MUR2060CT与MUR2060CTR有何不同，首先要从二极管的原理定义开始说起。

二极管内部结构原理

二极管作为常用的整流元器件，其内部结构原理基础就是只允许单方向电流通过并且进行整流，将交流电变为直流电。而在快恢复二极管MUR2060CT和MUR2060CTR封装内部含有二个二极管，其桥式整流结构也是由这两个二极管组成的。

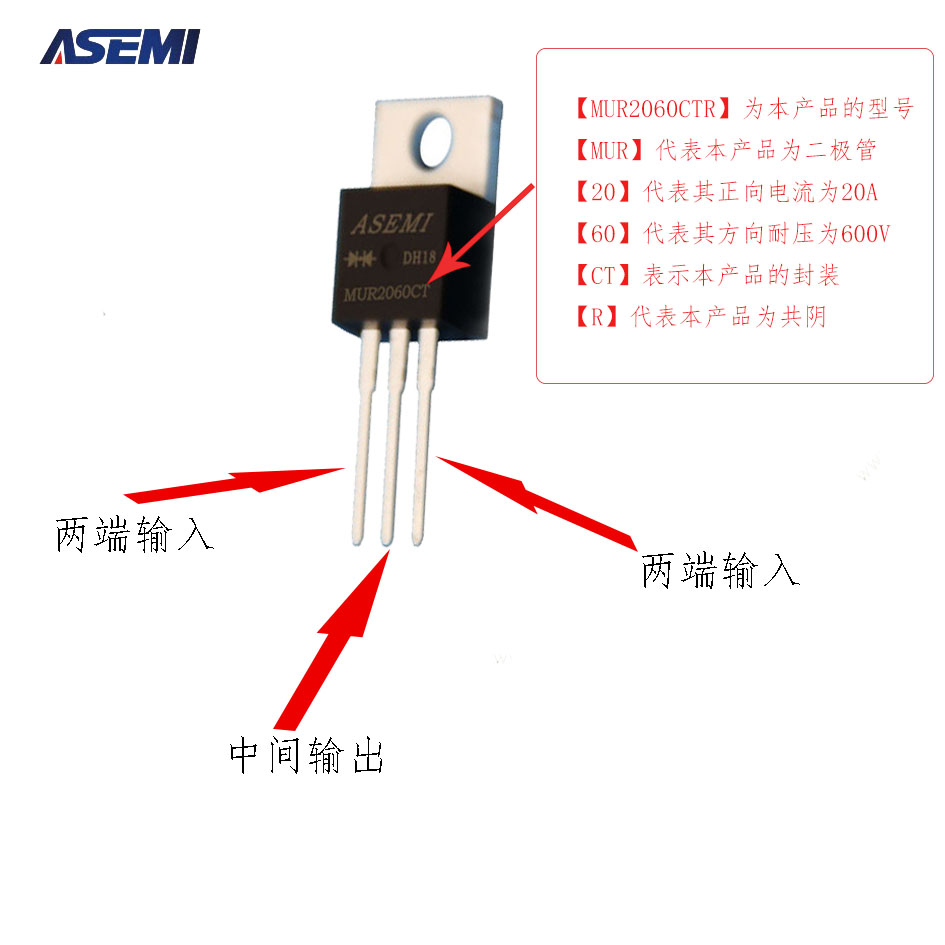

共阴管—MUR2060CT

“阴”指的是负极、反向电流或者指输出，“共阴”意味着共用一条引线作为输出端。MUR2060CT是共阴管，就表明这个型号的快恢复二极管的输出电流是共用一条引线的。与MUR2060CTR相同，MUR2060CT采用的也是TO-220封装，有3条引脚，即引线;共用的一条引线为中间的引脚，因此电流方向是两段输入正向电流，中间引脚接负极输出的。

共阳管—MUR2060CTR

“阳”指的是正极、正向电流或者指输入，“共阳”意味着共用一条引线作为输入端。MUR2060CTR是共阳管，就表明这个型号的快恢复二极管的输入正向电流是共用一条引线的。由左图可知，MUR2060CTR采用的是TO-220封装，有3条引脚，即引线;共用的一条引线为中间的引脚，因此电流方向是两段输出，中间输入的。
