高频高压整流二极管

ASEMI助你紧跟高频时代

整流行业正在进入高频时代，一不留神你就OUT了!

整流半导体行业资讯，你急需ASEMI高压整流二极管桥堆电路图原理图!

近来看到很多厂家用低压肖特基二极管串联普通整流二极管进行高压高频整流，虽然在生产制造中减少了成本，但实际上生产出来的电源电路功耗大，不具有高频高压整流二极管的效率和环保性能。你们有没有考虑过ASEMI超低压降肖特基二极管和超快恢复二极管的感受呢?

工艺芯片

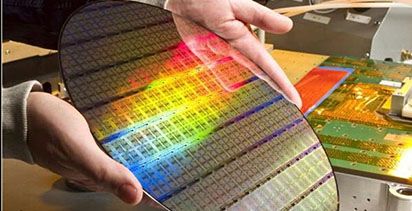

高频高压整流二极管芯片一般使用半导体锗或硅等材料制造，芯片是产品的核心关键，检测一个整流产品的好坏，首先就要看好这颗芯片的“出身来历”和“本事大小”。高频整流二极管的击穿电压高，反向漏电流小，高温性能良好。通常高压大功率整流二极管都用高纯单晶硅制造(掺杂较多时容易反向击穿)。这种器件的结面积较大，能通过较大电流(可达上千安)，但工作频率不高，一般在几十千赫以下。整流二极管主要用于各种低频半波整流电路，如需达到全波整流需连成整流桥使用。

恢复时间

二极管是单PN结半导体器件，具有单向导电特性，当施加正向电压时导通、反向电压时截止。当电压翻转，二极管从正向导电转换为反向截止状态需要一段时间才能完成，这段时间称为反向恢复时间。

根据芯片工艺不同，反向恢复时间也不同，通常分为四大类：

1、普通整流二极管，反向恢复时间大于500nS(纳秒);

2、快恢复整流二极管，反向恢复时间 150-500nS(纳秒);

3、高效率整流二极管，反向恢复时间 50-100nS(纳秒);

4、超快速整流二极管，反向恢复时间 15-35nS(纳秒);

5、肖特基整流二极管，理论上无反向恢复时间，实际小于10nS(纳秒)。

型号种类

高频高压二极管的型号有很多种哦!就是ASEMI品牌高压高频整流二极管而言，光型号都有几十种!那我简单地跟你说说二极管大大的分类吧!主要有整流二极管;开关二极管;检波二极管;齐纳稳压二极管;基准稳压二极管;发光二极管;变容二极管;瞬变电压抑制二极管……其中，快恢复二极管就可理解为快速二极管，高频二极管一般就是我们常说的低压降或者低压降肖特基二极管，通常用在开关电源做整流二极管，逆变电路做续流、反压吸收二极管。
